磁致伸缩液位计技术优势说明
磁致伸缩液位计技术优势说明
一、产品概述
磁伸缩液位计是高精度、高可靠性的创新型产品，解决极恶劣工况下的液位、界面精确测量。由于磁致伸缩技术决定了其测量介质不受温度、压力、介电常数等因素变化的影响，其高精度、高稳定性、免维护等优点很好的替换和补充了传统电浮筒、差压变送器、雷达等其他液位产品在现场应用中的缺陷，故广泛应用于各种液位、界面的高精度监测。
二、测量原理
在一非磁性传感管内装有磁致伸缩线，磁致伸缩线顶端连接压磁传感器，电子单元发出电流、脉

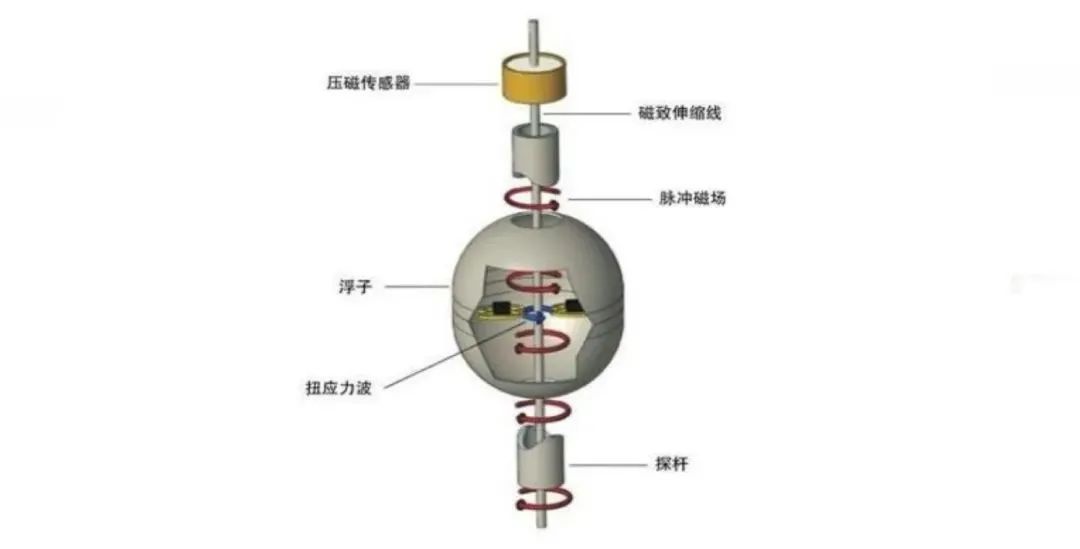

在一非磁性传感管内装有磁致伸缩线，磁致伸缩线顶端连接压磁传感器，电子单元发出电流、脉冲信号并开始计时，该电流脉冲与磁性浮子的磁场产生相互作用，在磁致伸缩线上产生一个扭应力波，该扭应力波在磁致伸缩线内的传播速度为恒定，它以已知的速度从浮子固定磁场的位置沿磁致伸缩线向两端传送，直到顶端压磁传感器收到信号为止，计数器计算出起始脉冲与返回扭应力波的时间间隔。由于浮子总是浮在液面上，且浮子位置随液面的变化而变化，通过时间间隔大小可以准确计算出液面的高低，然后通过电子装置将有效信号转换成4～20mA，或数字通讯信号进行输出。距离（m）=时间（S）×速度（m/s）
三、产品结构组成
磁致伸缩液位计采用模块化设计，结构简单，主要由以下几部分组成：
1.电子表头：表头内部有一块电路板和一个电子模块，电路板与磁致伸缩传感器相连接，上面为电子模块。
电子模块
●智能化设计
●高度集成电子单元
●LCD显示
●便捷操作界面
2.探杆组件：探杆、传感器、磁致伸缩线、浮子。探杆内装有磁致伸缩线连接电路板，浮子内有永久性磁铁，反应液面/界面的位置。
3.传感器：
●360度全方位感应信号设计
●耐高低温的结构和材料设计
●高信噪比，比值≥30:1
●能量转换年衰减量≤0.1%
4.配件组件：浮筒/法兰（取决于安装方式）
四、技术特点1.腔体多种材质可选
特材应用：304LSS、316LSS、317LSS、321LSS、347LSS、904SS、TA2、哈C-276、
锆702、镍-6、304/316SS衬PTFE、CPVC、PP等
2.军工级的磁技术
磁性材料：高稳定性、高强度磁场
3.完美的磁浮子及制造工艺
①浮子焊接工艺：激光焊机焊接的焊缝表面光滑，材料无更多的加工形变，保证浮子的加工应力均匀，以达到硬抗压的标准。
②浮子材质：316LSS、TA2、钛衬PFA、钛合金、哈C-276、锆702，标配钛材。
③完全密封，硬抗压：浮子可以直接接触压力高达42MPa的介质，浮子内有加强环、材质为五级钛或航空钛合金。
④360 度环磁：360 度内环磁，浮子转到任意角度磁场强度相同，浮子在加工过程中，保证了磁场始终保持稳定及原有的强度。
⑤独特的配重：每个浮子都有独特配重，使液体浸没线位于浮子上部的2/3处，有利于浮子的动态平衡，使磁力线与浸没线一致，保证测量精度。
五、磁致伸缩液位计优势
——高精度、高可靠性、长寿命、免维护
“多”——多面手
一台磁致伸缩液位仪，即能测量单一液面、界面，又能同时输出液面、界面4～20mA信号。
“广”——应用范围广
适用温度：－196～400℃，压力最大42MPa，粘度最大1500cp；比重最低到0.3S.G.，介面比重差最小到0.03S.G.。
“免”——免维护
核心元件与介质不接触，模块化结构，智能化设计，不用定期维护，不用定期重新标定。
“高”——精度高
测量精度：满量程最大误差不超过0.01%，重复精度：满量程最大误差不超过 0.01%。
“低”——低成本
①大幅度降低设备购置成本，一台磁致伸缩可以代替其它二台测试仪器；
②真正免维护，减少维护人员，降低维护成本；
③不用储存备件，减少占压资金，降低库存成本；
④安装、调试简单快捷，占用时间短，降低人工时间成本；
⑤测量精度高，提高渗漏监测能力，减少“跑、冒、滴、漏”，提高交接准确度，减少人为损失、浪费，降低产品成本。
⑥产品使用寿命长，降低成本
“易”——使用容易
产品智能化程序设计，中文操作界面，操作轻松容易，简单快捷，调试不需要其他辅助设备，无须专业人员。
“长”——寿命长
磁致伸缩的核心元件为“磁致伸缩导波管”。核心元件平均寿命25年以上。
“短”——安装、标定时间短
安装方便，无需标定，几分钟完毕。对旧罐，即使装有介质，也无须清罐，不用停产，一次安装即可。
脉冲数量、幅度及噪声决定产品的精度及可靠性。上图传感器：采用"英卡纳"专利型压磁传感器。
●高信噪比及灵敏度。
●优异的抗瞬时干扰功能。
●英卡纳产品脉冲数。
因独特结构使波导丝与磁体浮球产生的回讯脉冲较大（磁距245mm)，即信噪比极高，抗干扰能力强，抗振性高，产品可靠性高，受温度变化影响较小。采用高性能波导丝，饱和磁致伸缩系数大，受温度变化衰减小。能在一定的低温和高温正常使用
●模块化冗余设计，采用军用及工业级元器件，SMT电路贴片机生产制作，表面喷涂三防漆，数据储存在传感器部件，现场更换模块无需再调试，按键调试方便快捷。
