膜盒压力表和隔膜压力表区别，别弄混了！

膜盒压力表和隔膜压力表区别，别弄混了！

膜盒压力表和隔膜压力表，虽然只有一字之差，但是两者在结构、工作原理、适用介质和场合等方面存在显著差异，是两种不同类型的压力测量仪表。

1、工作原理

膜盒压力表：膜盒压力表外观与弹簧管压力表基本一样，但是它的测压元件是一个被称为膜盒的弹性敏感元件。膜盒由两个圆形波浪状的膜片焊接在一起形成，当被测介质的压力作用于膜盒时，膜盒内部产生弹性变形，其自由端产生位移，再经齿轮传动机构放大，由指针在度盘上指示出被测压力值。

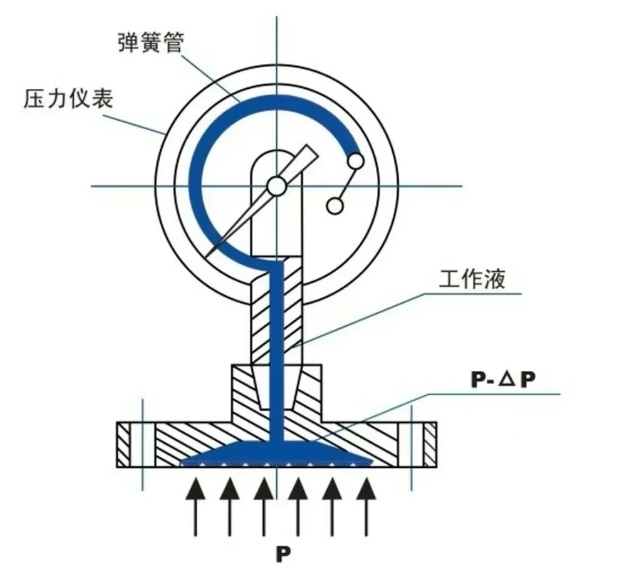

隔膜压力表：隔膜压力表是由隔膜隔离器、通用型压力表、密封工作液组成的一个系统，隔膜隔离器用来隔离被测介质与压力测量元件。当被测介质的压力作用于隔膜时，隔膜产生变形，压缩封闭系统中的密封工作液，密封工作液的传递作用使压力表中的弹性元件（如弹簧管）产生相应的弹性变形，从而指示被测介质的压力。

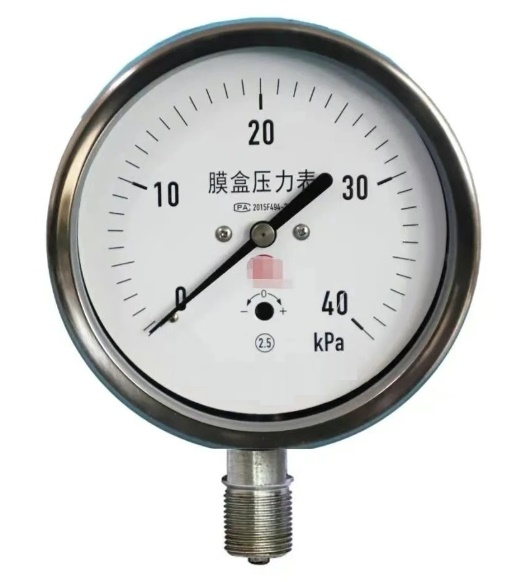

膜盒压力表：由测量系统（接头、膜盒元件等）、传动机构（拔杆机构、齿轮传动机构）、指示部件（指针、表盘）和外壳（表壳、衬圈和镜面玻璃）组成，结构相对简单，具有较高的抗震性能和较好的温度适应性能。

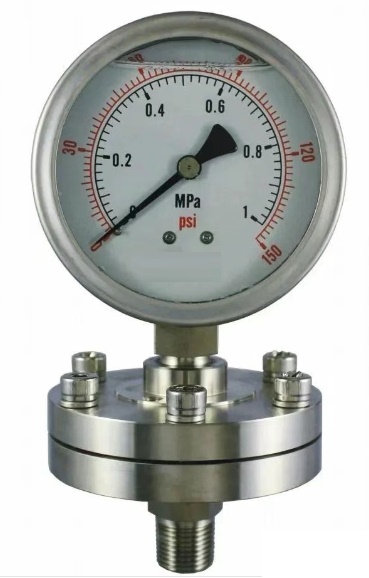

隔膜压力表：由隔膜隔离器、通用型压力仪（如弹簧管压力表）和密封工作液系统组成，结构相对复杂，但耐腐蚀性能好，它能够避免测量介质直接进入通用型压力表，防止沉淀物积聚且易于清洗。

适用介质和场合

膜盒压力表：适用于测量对铜合金无腐蚀作用、无爆炸危险的微压和负压气体，广泛应用于锅炉通风、气体管道、燃烧装置等设备。具有较高的测量精度，测量范围通常在0.001MPa到4MPa，可测量微压和负压，结构简单，。

隔膜压力表：适用于强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质，常用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门。测量范围通常为0.1MPa到40MPa，可根据不同的应用场合和介质选择不同材质的隔离膜片。

归纳总结

膜盒压力表和隔膜压力表各有特点，适用于不同的测量需求。膜盒压力表主要用于高精度测量微小压力和负压，而隔膜压力表则适用于测量强腐蚀性、高粘度、易结晶等复杂介质的压力。用户可以根据具体的测量介质和场合选择合适的压力表类型。
